安全閥的進出口管道
| 文章來源：慶工機械 時間:2020-03-31 16:21 點擊:
次 |
|
進出口管道
(1)安全閥與鍋爐或壓力容器之間的連接管和管件的通孔，其截面積不得小于安全閥的進口截面積；如果幾個安全閥共用一個進口管道時，進口管道的流通截面積不小于安全閥的進口截面積之和。
(2)安全閥與鍋爐的汽包、聯箱之間～般不得裝設截止閥門，或取用蒸汽的引出管。安全閥與壓力容器之間～般不宜裝設截止閥門或其他引出管；對于盛裝毒性程度為極高、高度、中度危害，易燃、腐蝕、黏性介質或貴重介質的壓力容器，經使用單位主管壓力容器的技術負責人批準，并制定可靠的防范措施，方可在安全閥與壓力容器之間裝設截止閥。壓力容器正常運行期間，截止閥必須保持全開，加鉛封或鎖定。截止閥的結構和通徑，應不得妨礙安全閥的安全泄放。

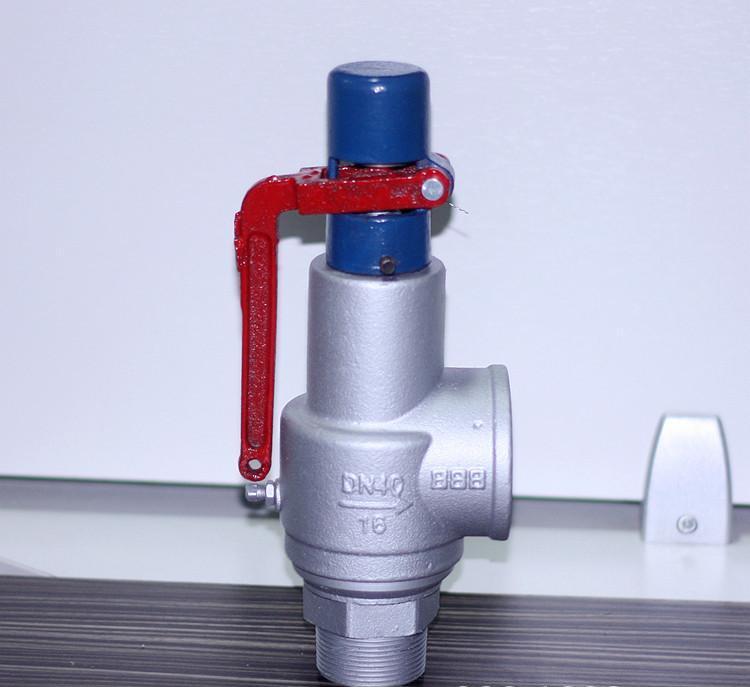

(3)采用螺紋連接的彈簧式安全閥，要與帶有螺紋的短管相連接，而短管與簡體、集箱間要采用焊接連接。
(4)安全閥必須裝設排放管。排放管要盡量避免曲折和急轉彎，以盡量減少阻力。排放管要直通安全地點，并有足夠的流通截面積，保證排汽暢通。對于能相互作用產生化學反應的安全閥，不能共享一根排放管；當安全閥安裝在有腐蝕性、可燃氣體的設備上，排放時還應采取防腐蝕或防著火爆炸措施；當裝設安全閥的設備內為有毒介質，且該介質的蒸汽密度大于空氣密度時，從安全閥排出的介質及蒸汽要引入到密閉的系統中，并從封閉系統回收到生產中使用。
(5)安全閥排放管要固定，以免使安全閥產生過大的附加應力或引起振動。
(6)露天安裝的安全閥，要設有防止氣溫低于0oC時、閥內介質所含水分結冰而影響安全閥排放的可靠措施。
(7)安全閥介質結晶溫度高于最低環境溫度時，安全閥必須設有保溫夾套，并安裝保溫吹掃蒸汽，防止介質結晶堵塞安全閥，影響安全閥的正常動作性能。安全閥的進出口管道也必須設計成帶蒸汽保溫夾套管或者增加保溫蒸汽伴管，防止介質結晶堵塞管道。
