產品概述

　　玻璃管視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。玻璃管視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。視鏡玻璃耐溫耐壓有一定的局限。根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力。制造，檢測標準：參照《化工管道手冊》和HGJ501-502-86《壓力窗口視鏡》設計制造和驗收。

產品分類

產品參數

　　1、玻璃管視鏡型號：SJ-BL                                               5、連接形式：法蘭連接、螺紋連接（或其它型式）

　　2、規格：DN15~DN450（客戶自定）                                  6、法蘭標準：HG\GB\SH\JB\ANSI\JIS

　　3、殼體材質：碳鋼、不銹鋼（客戶自定）                              7、設計檢測標準：GB5908-86 SY7511-87

　　4、視窗材質：鋼化硼硅、石英玻璃（或其它特殊材質）            8、外觀：碳鋼（天藍色） 不銹鋼（本身）

產品結構

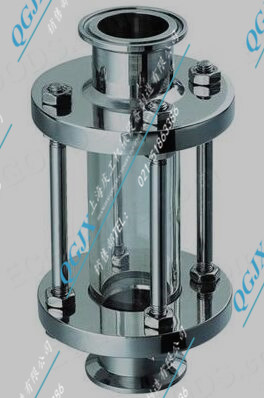

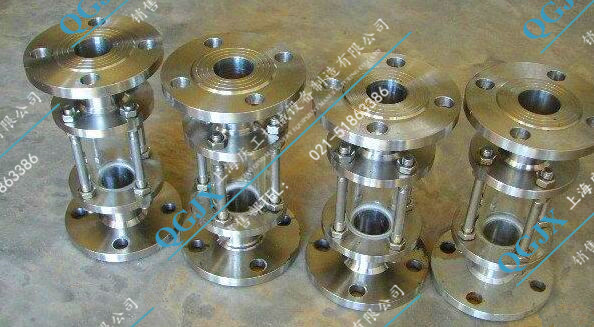

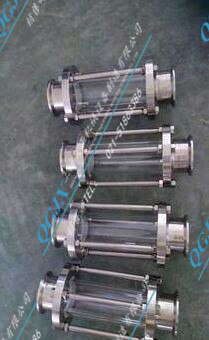

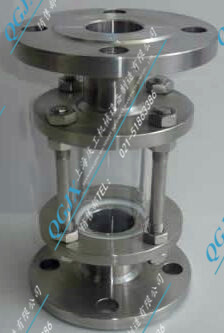

產品實物圖

安裝使用

1、焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。

2、確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。

3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作. 鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。 鋼化硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。 石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。 （如以上溫度均達不到使用要求，請來電咨詢有多款材質的玻璃）

訂貨須知

　　訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請?jiān)谠儍r時一并提出。
